用户自定义协议案例

如果用户设备协议不采用诸如MODBUS国际标准协议，且HMI组态软件“通讯设备”中的“设备类型”列表没有这个协议，那么用户可以使用高级用户自定义协议的功能来实现自己的协议，通过这个功能用户可自主的配置发送指令和接受指令，通过对指令编码方式、读写校验、读写长度等设置，可以实现简单的主从对话功能。如果用户设备协议不采用诸如MODBUS国际标准协议，且HMI组态软件“通讯设备”中的“设备类型”列表没有这个协议，那么用户可以使用高级用户自定义协议的功能来实现自己的协议，通过这个功能用户可自主的配置发送指令和接受指令，通过对指令编码方式、读写校验、读写长度等设置，可以实现简单的主从对话功能。

下载连接

（1）新建一个用户自定义工程，点击设置里面的通讯口配置，选择要使用自定义协议。

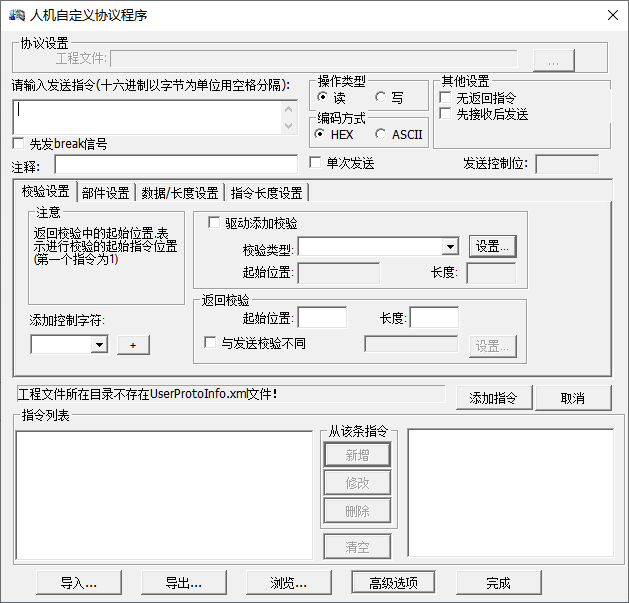

1725257791440-192.png（2）根据下位机的通讯手册，配置对应的参数。


（3）注意

  1. 指令填写时需注意读取数据的格式（位地址/字地址），以免导致数据读取错误。
  2. 在通讯口参数配置中，默认通讯连读长度为0，即默认连读10个地址，因此自定义协议在配置每条指令地址时，建议地址间隔在10个地址以上，以免因为地址连读导致数据读取出错。若将通讯口参数配置中的连读长度设置为1，自定义协议中配置的指令地址在不出现复用的情况下，都可正常读写。

MODBUS通讯案例

Modbus是目前市面上比较常见的通用协议之一，这个案例展示了万维触摸屏在RTU与TCP通讯中，做主站/从站的情况，以及对应的配置。

下载连接

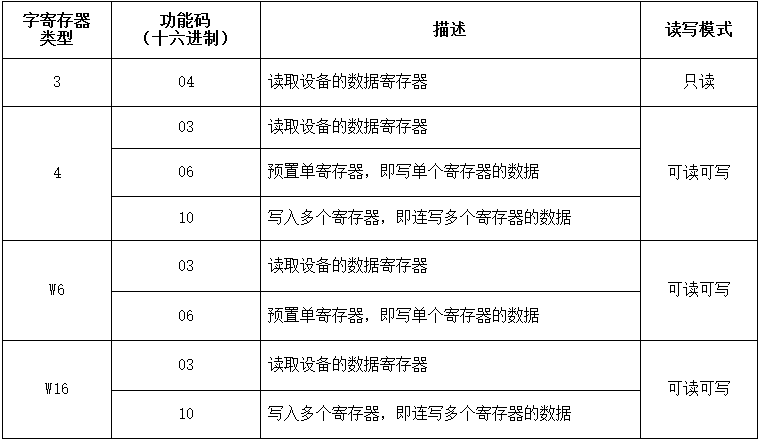

寄存器类型


关于Modbus RTU master映射内部HDX、HDW地址

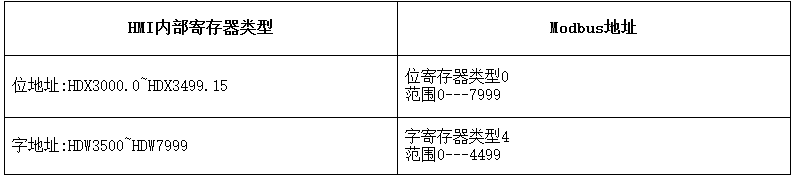

用户选择MODBUS RTU MASTER时，MODBUS主设备将从HMI读取相应的数据，这些数据对应关系如下表：


位地址映射例子：

HDX3000.0   相当于Modbus位寄存器0 地址0

HDX3000.15  相当于Modbus位寄存器0 地址15

HDX3001.1   相当于Modbus位寄存器0 地址17

字地址映射例子：

HDW3500  相当于Modbus位寄存器4 地址0

HDW3615  相当于Modbus位寄存器4 地址115

HDW4500  相当于Modbus位寄存器4 地址1000

CAN通讯案例

Opencan：基于CAN2.0标准基础上，开放可自主配置接受帧和发送帧的应用协议。

下载连接

各参数设置说明

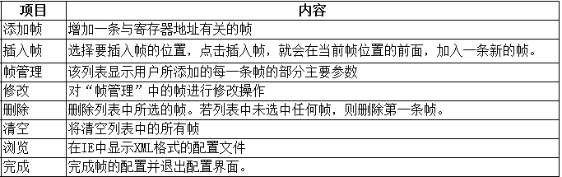

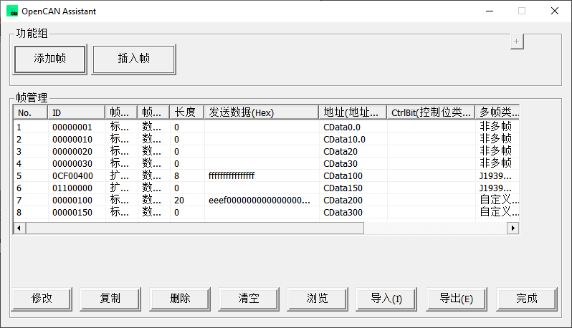

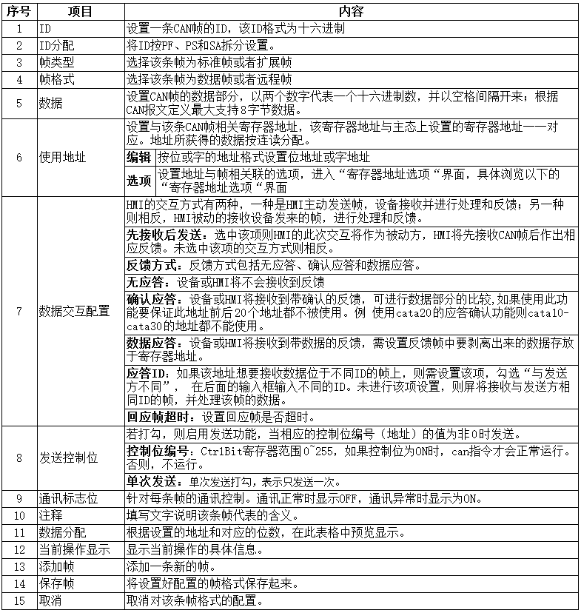

1725931194513-244.png1725931226366-455.png点击添加帧或修改帧，打开以下画面

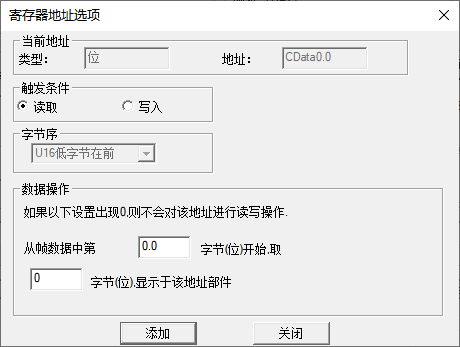

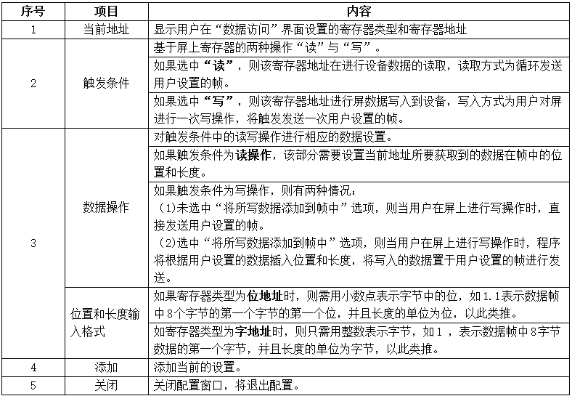

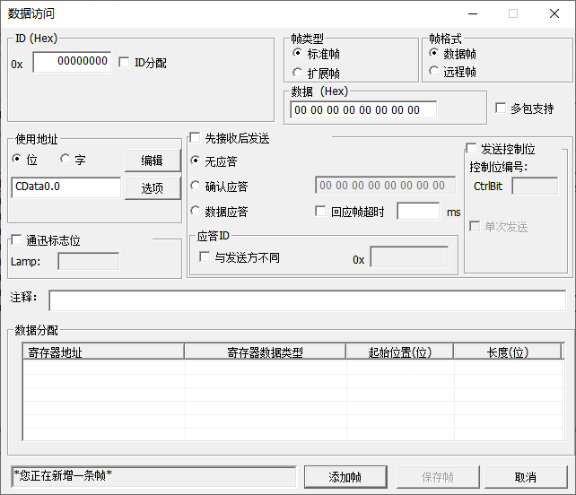

1725931341174-803.png1725931364930-532.png寄存器地址选项界面


注意：指令填写时需注意读取数据的格式（位地址/字地址），以免导致数据读取错误。在通讯口参数配置中，默认通讯连读长度为0，即默认连读10个地址，因此Opencan协议在配置每条指令地址时，建议地址间隔在10个地址以上，以免因为地址连读导致数据读取出错。若将通讯口参数配置中的连读长度设置为1，Opencan协议中配置的指令地址在不出现复用的情况下，都可正常读写。

西门子S7-1200通讯案例

此文档介绍万维70T-Q和西门子S7-1200 1211C的以太网通讯步骤，共分为两个部分：

  • PLC软件配置
  • HMI软件配置

下载连接

（1）寄存器类型

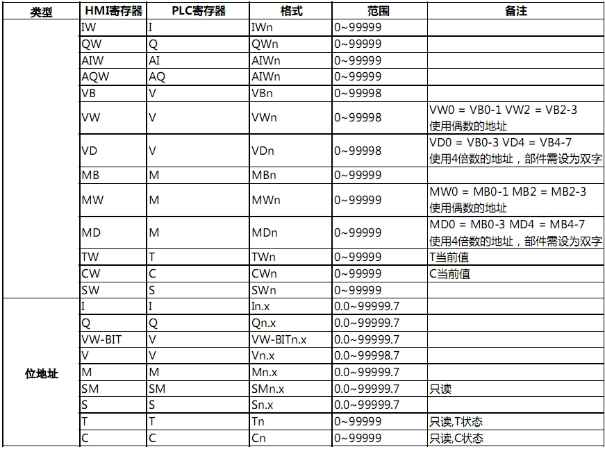

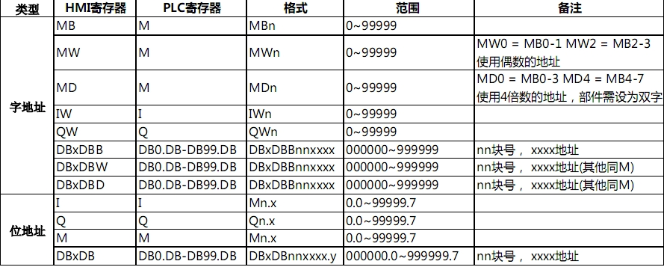

1725258724536-546.png（2）PLC设置

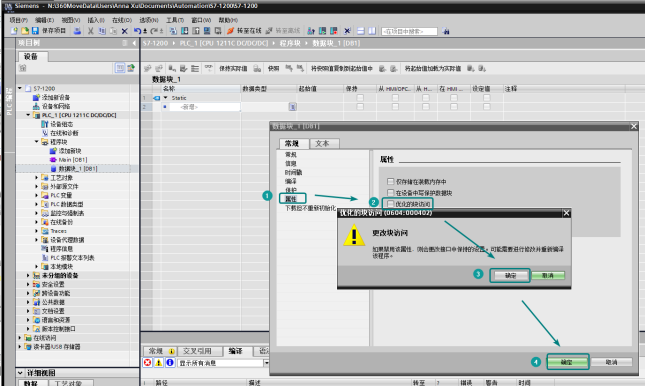

  • DB块访问设置：取消优化块访问


  • PLC连接设置:允许来自远程对象的 PUT/GET 通信访问


西门子S7-200 Smart 通讯案例

此案例介绍万维70T-E和西门子PLC 200 SR20的以太网通讯与串口通讯，每个手册各分为两个部分：

  • PLC软件配置
  • HMI软件配置

下载链接

（1）寄存器类型

1726107447757-343.png（2）注意事项

①串口通讯时：配置 HMI 工程时，通讯口配置→串口参数设置，需要和 PLC 的串口参数保持一致。

②串口通讯时：不同厂家的 PLC 引脚定义可能存在不同，手工焊线时请参考WVStudio中的接线示意图。

③以太网通讯时：HMI 的 IP 和 PLC 的 IP 要保持在同一网段。

④以太网通讯时：HMI 的通讯口配置的 IP 要跟 PLC 的 IP 保持一致。

AB CompactLogix 系列自由标签协议案例

此文档介绍万维70T-C/和AB 1769-L16ER-BB1B的自由标签协议步骤，共分为三个部分：

  •  RSLinx Classic Lite软件配置
  •  PLC软件配置
  •  HMI软件配置

下载链接

PLC 数据类型位/字PIStudio 数据格式备注
BOOL布尔位
BitArray
SINT  -128-127
USINT  0~255
INT整型16位有符号 ASCll码-32768~32767
UINT  0~65535
DINT双字32位有符号-2^31~(2^31-1)
UDINT  0~4294967295
REAL单精度浮点32位（单精度）浮点数
LINT长整型64位有符号
ULINT长整型64位无符号
LREAL双精度浮点数64位（双精度）浮点数读取字长为双字节
STRING

（2）注意事项

  1. RSLinx Classic Lite必须得先建立驱动，才可以顺利在Studio5000软件中通讯联机PLC
  2. 自由标签协议只有万维-C/-V/-Q型号的屏支持
  3. HMI通讯协议Rockwell EtherNet/IP(compactLogix Series)
  4. 只有在控制器标签里创建的标签才可以正常通讯
